Q41H不銹鋼高壓球閥

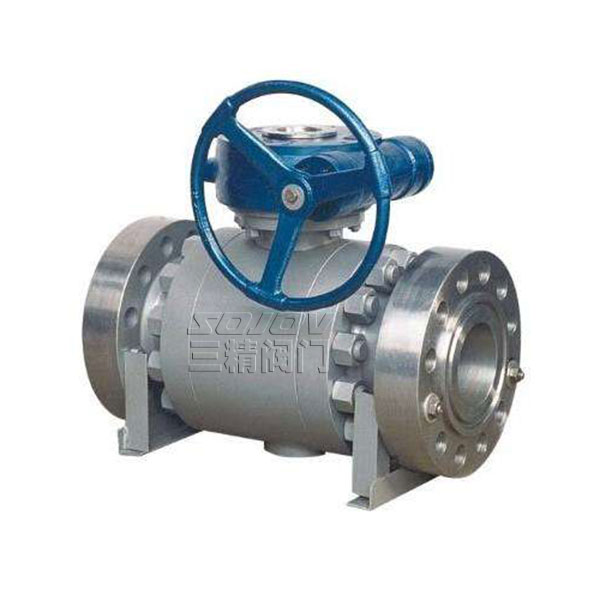

Q41H不銹鋼高壓球閥流體阻力小，全通徑的球閥基本沒有流阻。結構簡單、體積小、重量輕。緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
Q41H不銹鋼高壓球閥概述：
（1）、不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
（2）、不銹鋼高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
（3）、不銹鋼高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa
Q41H不銹鋼高壓球閥主要外形尺寸和連接尺寸：
|
公稱通徑 |
尺寸 |
|||
|
L |
H |
D |
D1 |
|
|
10 |
90 |
76 |
32 |
3/8 |
|
15 |
90 |
76 |
32 |
1/2 |
|
20 |
100 |
81 |
38 |
3/4 |
|
25 |
115 |
92 |
45 |
1 |
|
32 |
130 |
114 |
55 |
11/4 |
|
40 |
150 |
125 |
65 |
11/2 |
|
50 |
170 |
144 |
75 |
2 |
|
注：對焊和承插式結構長度與內螺紋式長度相同 |
||||
主要外表尺寸和連接尺寸：
|
公稱通徑 |
尺寸 |
|||||||||||||||
|
L |
d1 |
L1 |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||||||||
|
mm |
in |
全通徑FP |
縮徑RP |
全通徑FP |
縮徑RP |
全通徑FP |
縮徑RP |
QA41 |
QA341 |
QA641 |
QA941 |
|||||
|
15 |
1/2″ |
130 |
- |
15 |
- |
- |
- |
95 |
65 |
45 |
14 |
4-14 |
62 |
- |
200 |
- |
|
20 |
3/4″ |
140 |
- |
20 |
- |
- |
- |
105 |
75 |
55 |
14 |
4-14 |
68 |
- |
204 |
- |
|
25 |
1″ |
150 |
- |
25 |
- |
- |
- |
115 |
85 |
65 |
14 |
4-14 |
75 |
- |
215 |
360 |
|
32 |
11/4″ |
165 |
- |
32 |
- |
- |
- |
135 |
100 |
78 |
16 |
4-14 |
85 |
- |
240 |
390 |
|
40 |
11/2″ |
182 |
- |
40 |
|
- |
- |
145 |
110 |
85 |
16 |
4-18 |
95 |
- |
264 |
395 |
|
50 |
2″ |
200 |
- |
50 |
- |
- |
- |
160 |
125 |
100 |
16 |
4-18 |
110 |
- |
360 |
472 |
|
65 |
21/2″ |
220 |
- |
65 |
- |
- |
- |
180 |
145 |
120 |
18 |
4-18 |
130 |
- |
379 |
530 |
|
80 |
3″ |
250 |
283 |
80 |
65 |
- |
- |
195 |
160 |
135 |
20 |
4-18 |
155 |
- |
452 |
580 |
|
100 |
4″ |
280 |
305 |
100 |
80 |
- |
- |
215 |
180 |
155 |
20 |
8-18 |
180 |
320 |
479 |
630 |
|
125 |
5″ |
320 |
381 |
125 |
100 |
- |
- |
245 |
210 |
185 |
22 |
8-18 |
250 |
380 |
646 |
710 |
|
150 |
6″ |
360 |
403 |
150 |
125 |
- |
- |
280 |
240 |
210 |
24 |
8-23 |
275 |
400 |
666 |
670 |
|
200 |
8″ |
400 |
419 |
200 |
150 |
- |
- |
335 |
295 |
265 |
26 |
12-23 |
330 |
450 |
615 |
825 |
購買本公司不銹鋼高壓球閥請按以下指示進行安裝：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
